概要

顺络高Q值特性，超小型008004封装（0.25×0.125mm）叠层射频电感：HQ0201Q系列现已实现量产。HQ0201Q是在顺络成熟的叠层平台基础上，通过创新的线圈设计、L型电极构造、精细线圈制造技术，实现具有高Q值特性，超小封装的射频电感， 助力未来更多的产品从开发设计上实现小型化轻薄化。

背景和开发目的

以智能手机、穿戴设备、TWS耳机为代表的互联网移动设备，功能日益复杂，通讯频段在逐步增加，加剧了临近通讯频段间的干扰，射频线路需选用高Q值电感器以提升灵敏度和降低损耗，同时射频线路的复杂程度和所需器件数量都在增加，有限的空间只能容纳更小封装的射频器件。顺络电子凭借多年射频电感设计开发经验、先进的制造平台，开发了HQ0201Q系列高Q特性超小封装射频电感以满足市场需求。相比我司现有的HQ0402Q系列（0.4×0.2×0.3mm），体积减小约75%，占板面积缩小了60%，对于空间布局要求较严苛的设计里，HQ0201Q的出现可让工程师在开发时游刃有余。

产品特点

高Q值特性，高自谐频率（3.7GHz~14GHz）

超小型008004封装（0.25×0.125××0.2mm）

最高±0.1nH的电感值精度

电感值范围宽（0.3nH-10nH）

应用

射频PA模块

智能手机、智能穿戴设备的射频线路

Wi-Fi/Bluetooth等各种无线通讯模块

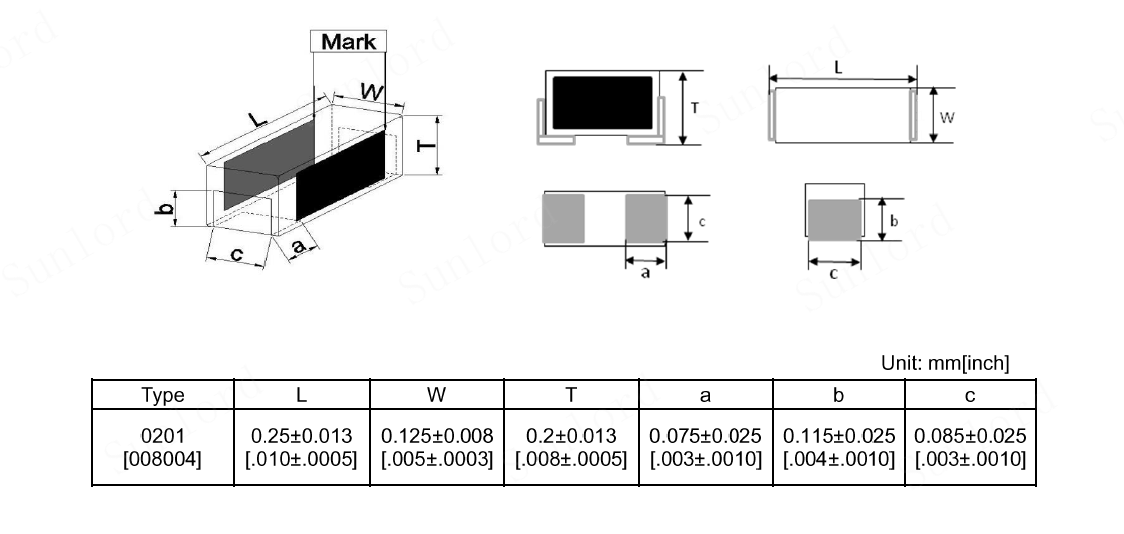

尺寸

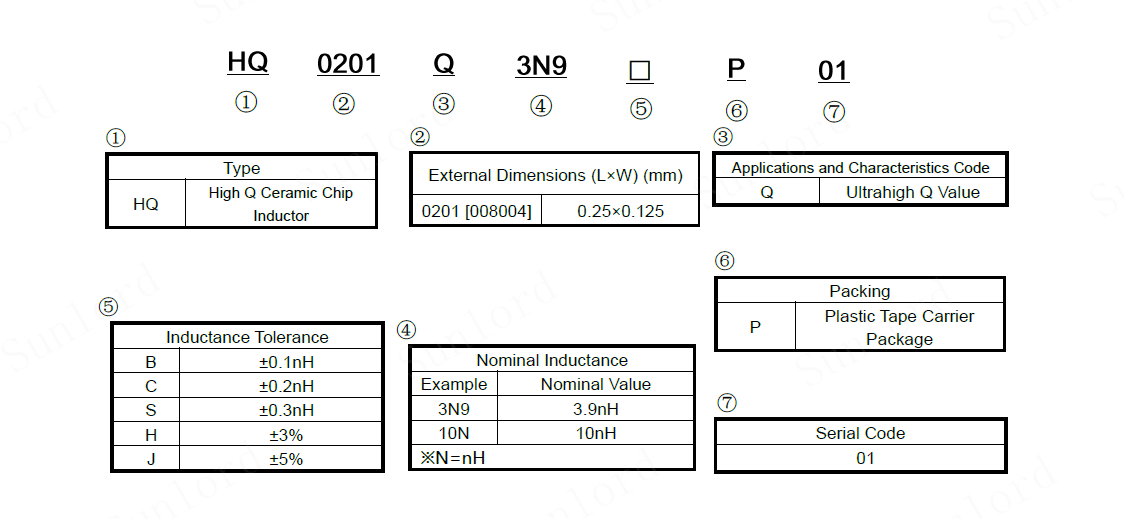

产品型号

生产

已量产
